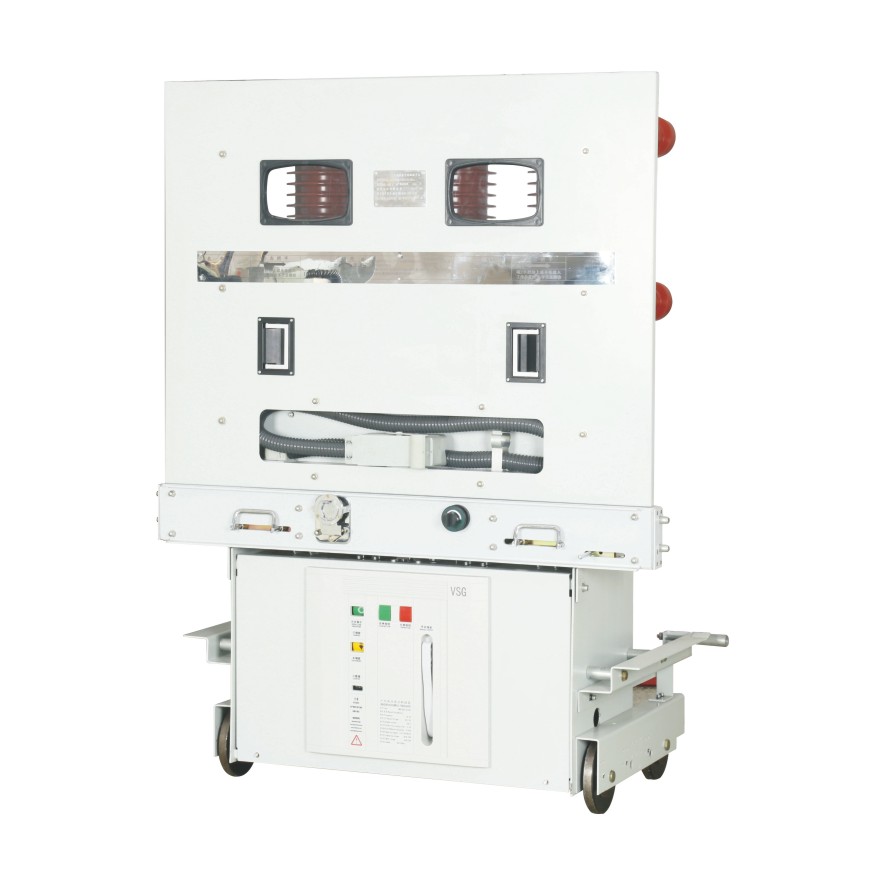

ZN85-40.5/T2000-31.5型戶內高壓真空斷路器(以下簡稱斷路器)，適用于三相交流50Hz，額定電壓40.5kV電力系統中，可供工礦企業、發電廠及變電站 作為分合負荷電流、過載電流、故障電流之用。 斷路器與操作機構采用上下布置結構，有效地降低了斷路器的深度。 三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣筒相隔離，構成復合絕緣結構，斷路器滿足正常運行條件下的空氣距和爬距要求，并有效地減小了 斷路器的體積。主導電回路真空斷路器滅弧室和動靜導電聯接安裝在絕緣筒內，使相間距僅為300mm主回路電氯連接全部采用固定式連接，具有很高的可靠 性。絕緣筒安裝在斷路器框架上方。 為這種新型斷路器專門設計的彈簧操動機構，安裝在斷路器框架內，其結構特點更適合斷路器的上下布置形式，并成為斷路器整體結構中不可分割的一 部分。 機構設計簡單，輸出曲線及其性能更適合40.5kV真空斷路器的特點和要求?？傮w布局合理、美觀、簡潔。體積小巧、操作靈活，具有電氣性能可靠、使 用壽命長、檢修方便、機構免維護的特點。 該斷路器適用于頻繁操作及多種場合和運行條件比較苛刻的場所。
技術參數
ZN85技術參數 |
|
|
|
|
|
|
|
額定電壓 | kV |
|
|
| 40.5 |
| |
額定短路開斷電流4秒 | kA | 25 |
| 31.5 |
| 25 | 31.5 |
額定電流 | A |
| 1250 |
| 1600 | 2000 2500 | |
額定頻率 | Hz |
|
|
| 50/60 |
| |
額定短時工頻耐受電壓 50Hz 1min | kV |
|
|
| 95 |
| |
額定雷電沖擊耐受電壓1.2/50μs | kV |
|
|
| 185 |
| |
額定峰值耐受電流 | kA Peak. | 63 |
| 80 |
| 63 | 80 |
額定短路關合電流 | kA | 63 |
| 80 |
| 63 | 80 |
操作順序 | times/h |
|
| 0-0.3s-CO-180s-CO |
| ||
機械壽命 | cycles |
|
|
| 10000 | ||

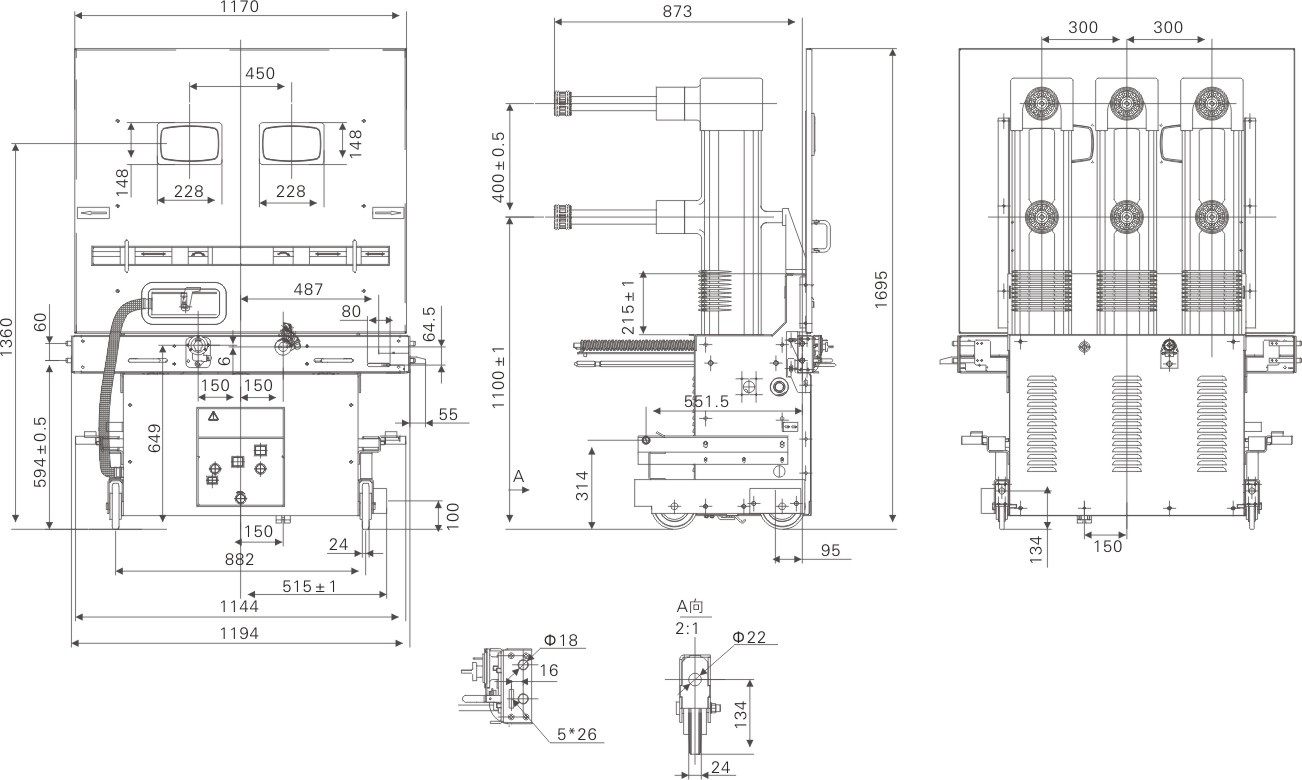

外形尺寸圖
