JN15系列戶內高壓接地開關是我公司采用先進工藝生產的一種具有國際先進水平的接地開關。結構形式為組裝式，其性能符合GB1985-2014《交流高 壓隔離開關和接地開關》國家標準。它適用于戶內12~40.5kV三相交流50(60)HZ的電力系統中；它具有短路關合能力以保護開關設備內其它電氣設備不受損 壞。可與各種高壓開關柜配套使用，作為高壓電器設備檢修時接地保護作用。
技術參數
JN15-12/31.5技術參數 |
|
|
|
|
| ||
額定電壓 |
| kV |
| 12 | 24 | 40.5 | |
額定短時耐受電壓 | kA |
|
| 31.5 |
| ||
額定短路持續時間 | S |
|
| 4 |
| ||
額定短路關合電流 | kA |
|
| 80 |
| ||
額定峰值耐受電流 | kA |
|
| 80 |
| ||
|
| 額定短時工頻耐受電壓 |
|
| 42 | 65 | 95 |
|
|
|
| 相對地及相間 |
|
|
|
額定絕緣水平 |
|
|
|
|
|
|
|
|
|
| kV |
|
|
|
|
|
| 額定雷電沖擊耐受電壓 |
|
|
|
|
|
|
|
|
|
| 75 |
|
|
|
|
|
|
|
| 125 | 185 |
相間距 |
|
| 150,210,275mm | 275mm | 300,350,400mm | ||
機械壽命 |
| 次 |
|
| 3000 | ||
注：若海拔高于1000m，則額定絕緣水平應進行相應修正

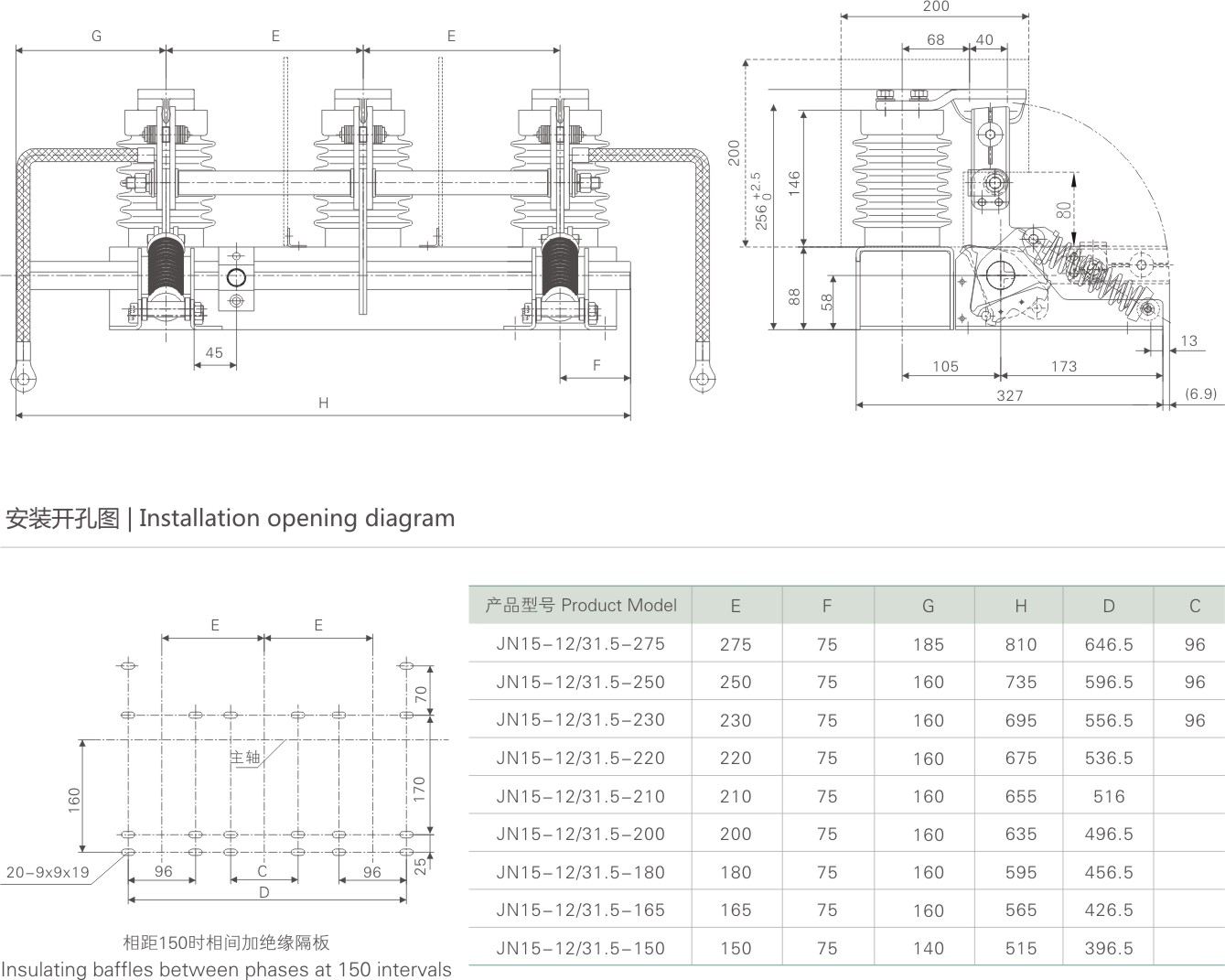

?外形尺寸圖
